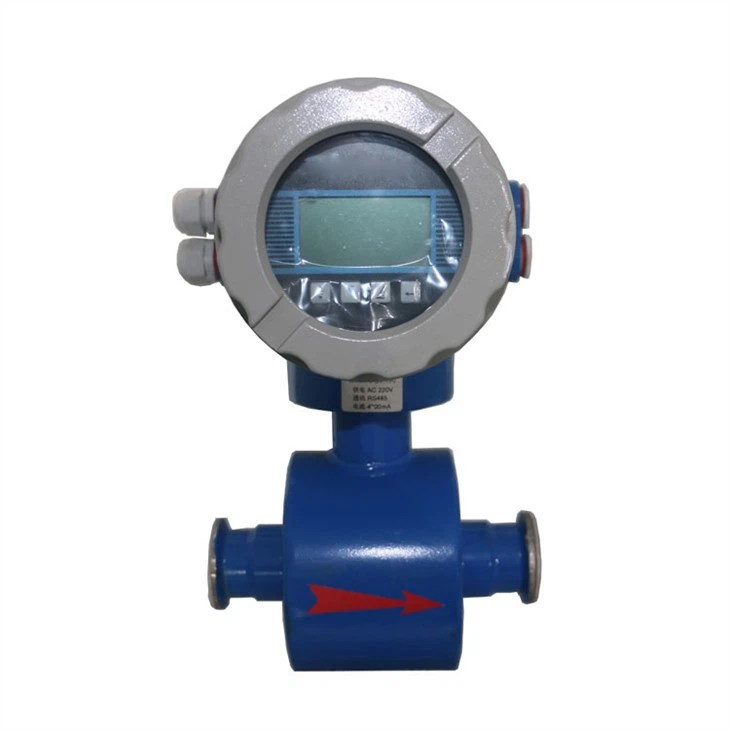

Sanitary Flow Meter

Ventajas:

1. Las ventajas de los caudalímetros electromagnéticos son: estructura simple, sin piezas giratorias, sin fricción, larga vida útil, alta precisión de medición y rendimiento confiable.

2. El tubo de medición del sensor no tiene válvula de mariposa ni componentes de válvula de mariposa, por lo que no hay pérdida de presión adicional, ningún problema de bloqueo, adecuado para medir la materia suspendida, partículas sólidas, fibra de flujo de dos fases, etc. (como lodo, aguas residuales), lechada, pulpa) y la viscosidad de la lechada).

3. Dado que la señal se forma en todo el espacio del campo magnético, es la sección transversal promedio de la tubería, por lo que la sección recta de la tubería desde el plano del electrodo hasta el plano del extremo aguas arriba del sensor es relativamente corta, con un longitud de 5 × D (D=diámetro interior).

4. La señal de salida del sensor tiene una relación lineal precisa con la velocidad promedio del flujo de líquido, y el resultado de la medición no se ve afectado por la temperatura, presión, densidad, viscosidad y conductividad del líquido (no menos que el mínimo conductividad), por ejemplo: un caudalímetro calibrado con agua También es adecuado para otros medios sin corrección adicional. Por lo tanto, la precisión de la medición es alta y el trabajo es confiable.

5. Caudalímetro electromagnético sanitario con tres electrodos, electrodo de puesta a tierra incorporado, puede prevenir eficazmente la interferencia del campo magnético circundante, también se utiliza para tuberías no conductoras sin anillo de conexión de energía adicional.

6. El medidor de flujo electromagnético no tiene inercia mecánica, respuesta sensible, flujo instantáneo y medición de flujo acumulativo. Se puede combinar con una computadora para formar varias detecciones automáticas, y también se puede combinar con un sistema de control (como: gabinete de control PLC) para formar un control cuantitativo.

Tipos de caudalímetro euromag:

Types of euromag flow meter

Parámetro

tasa de flujo	Máximo hasta 15 m / s
Precisión	± 0,5% (diámetro pequeño) ± 0,2%
Conductividad de fluido	& gt; 5μS / cm
Presión nominal	1.0MPa, 1.6MPa (personalizado para alta
Calibre	DN6-DN3000
Material de revestimiento	PTFE, caucho duro, PFA, F46, poliuretano, neopreno
Electrodo	SS316L, Hastelloy C, Hastelloy B Titanio, Tantalio, Platino-iridio
Humedad ambiental	(Humedad relativa) 5-100% RH
Temperatura ambiente	-25 ℃ a +60 ℃
Rango de medición	1500: 1, caudal< 15="" m="">
Tipo de estructura	Tipo remoto, tipo integrado, tipo de inserción
Nivel de protección	IP65 (estándar), IP67, IP68
Ex Prueba	ATEX
Fuente de alimentación	Batería de 3,6 V, 220 V, 24 V
Salida de señal	4-20Ma, pulso
Protocolo de comunicación	RS485 (Modbus), protocolo Hart

Selección deelectrodosmaterial

Material de electrodos	Resistencia a la corrosión
Hastelloy B	Tiene buena resistencia a la corrosión a todas las concentraciones de ácido clorhídrico por debajo del punto de ebullición y también es resistente a ácidos oxidantes, álcalis y soluciones salinas no oxidantes como ácido sulfúrico, ácido fosfórico y ácidos orgánicos.
Hastelloy C	Es resistente a los ácidos oxidantes, como el ácido nítrico, los ácidos mixtos y también a las sales oxidantes. Si la solución de hipoclorito está a una temperatura superior a la normal, el agua de mar se corroerá.
Titanio	Puede resistir la corrosión del agua de mar, varios cloruros e hipocloritos, ácidos oxidantes, ácidos orgánicos y álcalis, pero no es resistente a la corrosión de ácidos reductores relativamente puros. Sin embargo, si el ácido contiene un agente oxidante, la corrosión se reduce considerablemente.
Tantalio	Tiene una excelente resistencia a la corrosión y es muy similar al vidrio. A excepción del ácido fluorhídrico, el ácido sulfúrico humeante y los álcalis, es resistente a la corrosión por casi todos los medios químicos.
SS316	Aplicable a agua potable industrial / municipal, aguas residuales y medios poco corrosivos.

Seleccionar material de revestimiento

Material de revestimiento

La actuación principal

El ámbito de aplicación

PTFE

1.Las propiedades químicas más estables de los plásticos en un material que es resistente al ácido clorhídrico hirviendo, ácido sulfúrico y agua regia, pero también resistente a ácidos concentrados y varios solventes orgánicos, intolerancia al cloro, oxígeno líquido, oxígeno líquido de alta velocidad, corrosión por ozono. .

2.Pobre resistencia al desgaste

Ácido concentrado, álcali y otros líquidos corrosivos.

PFA

Resistencia a la corrosión con PTEF, fuerte presión anti-negativa

Puede usarse para estado de presión negativa

F46

1.Resistencia a la corrosión con PTEF.

2.Puede soportar un bajo desgaste.

3. Fuerte presión anti-negativa.

Con PTFE 2.Puede utilizarse para medios poco abrasivos

Neopreno

1.Tiene una excelente flexibilidad, un alto grado de fuerza de tracción, buena resistencia al desgaste.
