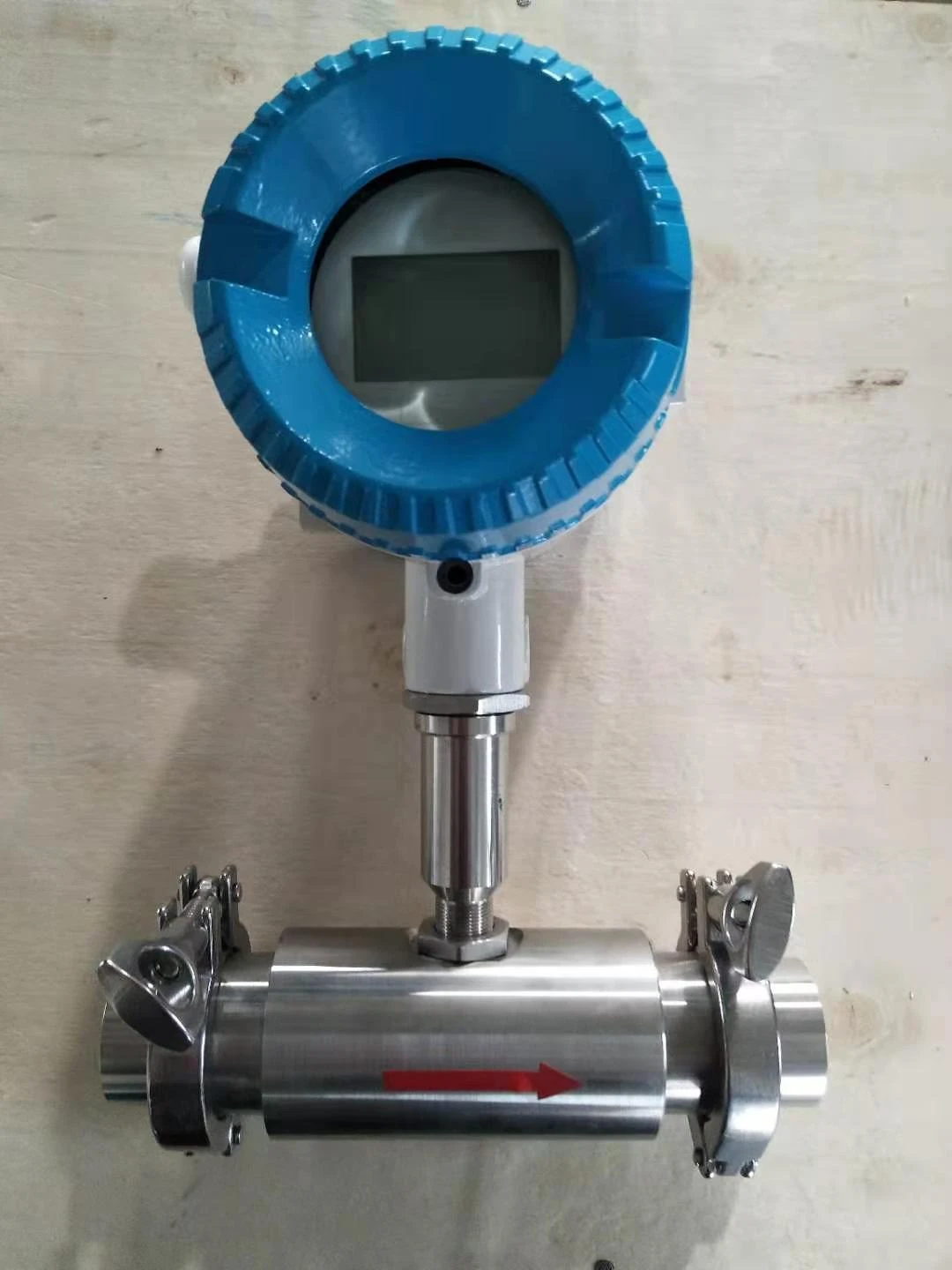

El caudalímetro de turbina se utiliza para detectar el caudal instantáneo y el caudal integrado total. Su señal de salida es de frecuencia, la cual es fácil de digitalizar. La bobina de inducción y el imán permanente se fijan juntos en la carcasa. Cuando el álabe de la turbina ferromagnética pasa por el imán, la reluctancia del circuito magnético cambia, generando así una señal de inducción. El amplificador amplifica y moldea la señal, y la envía al contador o frecuencímetro para mostrar el caudal total acumulado. Al mismo tiempo, la frecuencia del pulso sufre una conversión de voltaje de frecuencia para indicar un flujo instantáneo. La velocidad del impulsor es proporcional al flujo, y el número de revoluciones del impulsor es proporcional a la cantidad total de flujo. La salida del medidor de flujo de la turbina es una señal modulada en frecuencia, que no solo mejora la antiinterferencia del circuito de detección, sino que también simplifica el sistema de detección de flujo. Su relación de reducción puede alcanzar 10:1, y la precisión está dentro del ±0.2 por ciento. La constante de tiempo del caudalímetro de turbina con pequeña inercia y tamaño pequeño puede alcanzar 0,01 segundos.
El caudalímetro de turbina es el principal tipo de caudalímetro de velocidad. Cuando el fluido medido fluye a través del sensor del medidor de flujo de la turbina, bajo la acción del fluido, el impulsor gira por fuerza y su velocidad es proporcional a la velocidad de flujo promedio de la tubería. Al mismo tiempo, las cuchillas son periódicas El corte de tierra de las líneas de campo magnético generadas por el electroimán cambia el flujo magnético de la bobina. De acuerdo con el principio de inducción electromagnética, se inducirá en la bobina una señal de potencial eléctrico pulsante, es decir, una señal de pulso eléctrico. La frecuencia de esta señal de pulso eléctrico es proporcional al caudal del fluido que se está midiendo.
Entre los diversos medidores de flujo, los medidores de flujo de turbina, los medidores de flujo de desplazamiento positivo y los medidores de flujo másico Coriolis son los tres tipos de productos con la mejor repetibilidad y precisión. Los medidores de flujo de turbina tienen sus propias características, como una estructura simple y pocas partes de procesamiento. , Peso ligero, mantenimiento conveniente, gran capacidad de caudal (gran caudal a través del mismo calibre) y adaptable a altos parámetros (alta temperatura, alta presión y baja temperatura), etc. Hasta el momento, este tipo de productos caudalímetros pueden alcanzar parámetros técnicos: calibre 4-750mm, presión hasta 250MPa, temperatura -240-700grado, parámetros técnicos como este son difíciles de alcanzar con los otros dos tipos de caudalímetros.
Los caudalímetros de turbina se utilizan ampliamente en los siguientes objetos de medición: petróleo, líquidos orgánicos, líquidos inorgánicos, gas licuado, gas natural, gas de carbón y fluidos criogénicos. Es ampliamente utilizado en las estaciones de transferencia y recolección de gas licuado de petróleo extranjero, petróleo refinado y petróleo crudo ligero, y la primera y última estación de grandes oleoductos de petróleo crudo para acuerdos comerciales. En Europa y los Estados Unidos, los medidores de flujo de turbina solo son superados por los medidores de flujo de placa de orificio para la medición de gas natural. Solo en los Países Bajos, se utilizan más de 2,600 medidores de flujo de turbina de gas de varios tamaños y presiones que van desde 0,8 MPa hasta 6,5 MPa en tuberías de gas natural.
Se ha convertido en un excelente medidor de flujo de gas natural. Aunque las personas prefieren las excelentes características de medición de los caudalímetros de turbina, les da la impresión de que están hechos de piezas móviles y tienen una vida útil corta. No pueden evitar dudar a la hora de elegirlos. Después de los incansables esfuerzos de la gente, se debe decir que la situación ha cambiado mucho. El caudalímetro de turbina, como el caudalímetro más común, se ha convertido en una escala de producción en masa de múltiples variedades, series completas y múltiples especificaciones.
