Los medidores de flujo de líquidos son dispositivos que se utilizan para medir el caudal volumétrico o másico de líquidos. Tienen amplias aplicaciones en muchas industrias, incluido el tratamiento de agua, alimentos y bebidas, productos farmacéuticos, químicos y petróleo y gas.
Este artículo proporciona una descripción detallada de los diferentes tipos de medidores de flujo de líquidos, sus principios de funcionamiento, aplicaciones, ventajas y limitaciones.

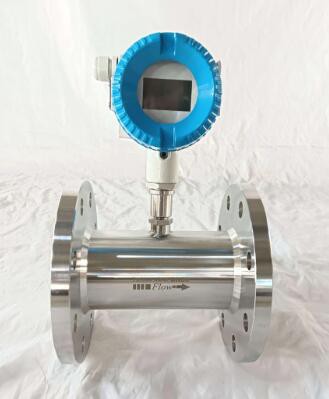

¿Qué son los medidores de turbina de líquido?
Medidores de turbina de líquidoSon instrumentos utilizados para medir el caudal volumétrico de líquidos que fluyen a través de una tubería cerrada.
Funcionan utilizando diferentes tecnologías para detectar el caudal, mostrando el caudal medido y el flujo acumulado total en una pantalla integrada o montada de forma remota, y generando una señal de salida proporcional al caudal.
Los datos de flujo son cruciales para monitorear, controlar y optimizar los procesos que involucran el flujo de líquidos.
Algunos términos clave relacionados con los medidores de flujo de líquidos:
Tasa de flujo: el volumen de líquido que pasa por unidad de tiempo, medido en unidades como litros por segundo (L/s), galones por minuto (G/min).
Precisión: Qué tan cerca se aproxima el caudal medido al valor real. Una mayor precisión del instrumento significa errores más pequeños.
Repetibilidad: la capacidad del instrumento para proporcionar resultados consistentes cada vez que se mide el mismo caudal.
Relación de rotación: la relación entre los caudales máximo y mínimo que un medidor de flujo puede medir. Un alto índice de rotación permite una gama más amplia de medición de flujo.
Tipos de medidores de flujo de líquidos
Los medidores de flujo de líquido utilizan una variedad de tecnologías y principios operativos diferentes. Los tipos más comunes son:
Medidores de flujo de presión diferencial
Estos instrumentos funcionan midiendo la diferencia de presión entre un dispositivo primario (como una placa de orificio, un tubo Venturi, una boquilla de flujo o un tubo Pitot colocado en el fluido).
El dispositivo primario se contrae, creando una caída de presión proporcional al caudal. Esta diferencia de presión es detectada por el instrumento.
Ventajas: Simple, de bajo costo, alto índice de rotación, adecuado para líquidos sucios
Aplicaciones: Agua, productos químicos, aceite.
Medidores de flujo poligonales
Estos instrumentos contienen una parte móvil que puede llenar y desplazar repetidamente un volumen conocido de líquido. El caudal se determina calculando el número de ciclos de llenado/desplazamiento por unidad de tiempo.
Ventajas: Alta precisión, adecuado para líquidos de alta-viscosidad
Aplicaciones: Calibración de flujo, transferencias comerciales, alimentos y bebidas.
Aplicaciones de medidores de flujo de líquidos
Los medidores de flujo de líquidos son omnipresentes en las siguientes industrias:
Agua y Aguas Residuales – Monitoreo de flujo durante el tratamiento; Monitoreo de fugas en plantas y redes de distribución de energía.
Alimentos y bebidas: medición y control de flujo en líneas de embotellado/enlatado, dosificación y máquinas llenadoras
Productos farmacéuticos: dosificación precisa de aditivos y materias primas; máquinas de llenado
Petróleo y gas: transferencias comerciales, medición de distribución, monitoreo de fugas, optimización de la producción
Productos químicos y petroquímicos: control del flujo de reacción; mejora de la eficiencia de la planta; llenado del producto final
Energía – Monitoreo del flujo de agua de alimentación; flujo de agua del condensador
Fabricación de papel: medición de flujo de materiales, productos químicos, ingredientes y aditivos
Metales y Minería – Monitoreo del flujo de transporte de lodos; control de aditivos químicos
