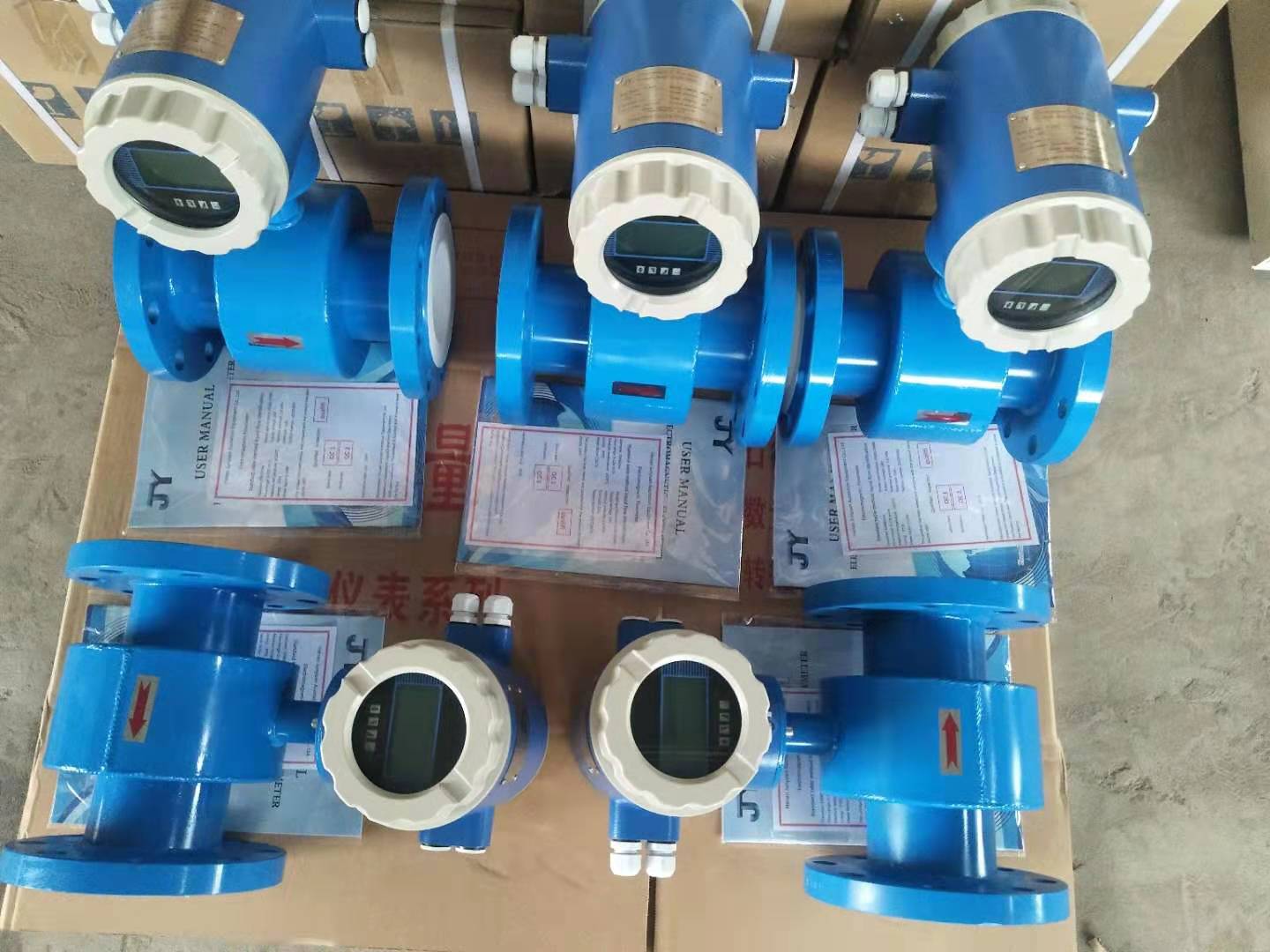

A partir del principio de funcionamiento del caudalímetro electromagnético JY-LDE, se puede saber que el fluido que se puede utilizar para medir el caudal del caudalímetro electromagnético debe ser conductor. El caudalímetro electromagnético se utiliza para medir el flujo, porque el gas no conductor, el vapor, el aceite, la acetona y otras sustancias no se pueden utilizar para medir el flujo.
JY-LDEcaudalímetro electromagnéticocausará una medición inexacta debido a varias fallas durante la operación. En general, las fallas generadas por el medidor de flujo electromagnético durante la operación se pueden dividir aproximadamente en dos categorías. Una es la falla causada por la falla del medidor de flujo en sí y el daño de los componentes; el otro es la falla causada por el cambio de condiciones externas, como la distorsión del flujo, la deposición y el escalado causados por una instalación irrazonable.
1. Hay una falla de medición debido a la presencia de burbujas de aire en el medio
La inhalación de gas desde el exterior del medio o la transformación del gas disuelto en el medio en burbujas libres son dos formas de generar gas similar a una burbuja en los líquidos. Si hay grandes burbujas de aire en el medio, todo el electrodo estará cubierto cuando las burbujas de aire pasen a través del electrodo, lo que hará que el circuito de entrada de la señal de flujo se abra instantáneamente y la señal de salida fluctúe. Para determinar la causa de esta fluctuación, se puede hacer desconectando la corriente de bucle del campo magnético. Después de la desconexión, si el caudalímetro todavía se muestra y todavía está en un estado de fluctuación, demuestra que la existencia de burbujas de aire en el medio hará que el medidor de flujo electromagnético fluctúe. Usando un multímetro puntero para medir la resistencia del electrodo del caudalímetro electromagnético, se encontrará que la resistencia de bucle del electrodo del medidor de flujo electromagnético es más alta que el valor de resistencia normal.
Si el aire entra en el medio medido debido a la posición de instalación del caudalímetro electromagnético JY-LDE, si el gas se almacena debido a la instalación del caudalímetro electromagnético en el punto alto del sistema de tuberías, o el caudalímetro fluctúa debido a la inhalación de aire desde el exterior, es necesario reemplazar el caudalímetro electromagnético. La posición de instalación del caudalímetro se modifica para instalarse en el punto más bajo de la tubería o instalarse con una tubería en forma de U. Sin embargo, en algunos casos, debido al gran diámetro del caudalímetro electromagnético o la posición de instalación no es fácil de cambiar, se puede resolver instalando una bolsa colectora de gas y una válvula de escape aguas arriba del caudalímetro.
2. Los electrodos del caudalímetro electromagnético están corroídos
Debido al contacto con algunos medios altamente corrosivos en el proceso de producción de ácido acético, cuando el material del electrodo del caudalímetro electromagnético no se selecciona correctamente, el medio corroerá el electrodo del medidor de flujo, lo que eventualmente conducirá a la falla del sensor. Como resultado, la salida del medidor de flujo fluctúa. Solo cuando el electrodo está corroído y el medidor de flujo falla, podemos encontrar que el material del electrodo no es resistente a la corrosión, y el problema de rendimiento de este material en sí no se puede identificar antes de su uso. Por lo tanto, la única forma de resolver este tipo de falla es reemplazar el electrodo por uno nuevo. Por lo tanto, el juicio y el tratamiento de las fallas de corrosión de los electrodos son todos métodos de tratamiento de mantenimiento posterior al evento.
3. El medio no está lleno
Ocasionalmente hay un fenómeno de tubería no llena en la producción diaria. Este fenómeno se puede ver como un caso típico de líquido que contiene burbujas de aire. Cuando el nivel del electrodo es más bajo que el nivel medio, es ideal usar secciones de tubería rectas antes y después del medidor de flujo, y los datos de medición son relativamente estables. Sin embargo, el volumen de gas en la mitad superior de la tubería también se cuenta como el caudal medio, por lo que el error de medición es grande en este caso; cuando el nivel del electrodo es más alto que el nivel de líquido medio, el bucle de medición del caudalímetro electromagnético JY-LDE está en un estado abierto, por lo que los datos medidos están severamente distorsionados. Se pueden utilizar los siguientes métodos para tratar la falla causada por la tubería no llena de este medio: intente instalar el medidor de flujo electromagnético en la tubería vertical que fluye de abajo hacia arriba; en la producción real, el medidor de flujo electromagnético debe instalarse horizontalmente, en este caso, debe instalarse en la tubería El extremo más bajo del medidor de flujo electromagnético, y el eje del electrodo del medidor de flujo electromagnético es paralelo al horizonte (de lo contrario, el sedimento cubrirá el electrodo en la posición baja); para evitar la presión negativa en el tubo de medición, el sensor del caudalímetro debe instalarse aguas abajo de la bomba, control aguas arriba de la válvula; el puerto de montaje del sensor del caudalímetro debe tener algo de contrapresión y debe estar lejos del puerto de descarga directa.
Sin embargo, lo más importante es que elcaudalímetro electromagnéticodebe instalarse para evitar la situación de que el medio no esté lleno.
4. Las propiedades del líquido a probar causan fallas en la medición
Si la conductividad del medio medido disminuye, la impedancia de salida del electrodo aumentará. En este momento, la impedancia de la entrada del convertidor causará un efecto de carga y el caudalímetro producirá errores de medición. Si esta falla ocurre en el medidor de flujo electromagnético, solo se puede usar un medidor de flujo electromagnético de baja conductividad que cumpla con los requisitos, o un medidor de flujo con otros principios, como un medidor de flujo de orificio.
5. Falla de medición causada por la incrustación del electrodo o el cortocircuito del electrodo del caudalímetro electromagnético JY-LDE
Cuando el líquido a medir contiene metal, los electrodos del caudalímetro son propensos a cortocircuitos, y el valor medido del caudalímetro es obviamente pequeño o tiende a cero. Este fenómeno no ocurre a menudo en las operaciones diarias de producción. Al medir el medio de alta viscosidad, dado que el medio es fácil de adherir y depositar en la pared del tubo, si la conductividad del líquido a medir es menor que la conductividad del medio conectado, el potencial de señal del electrodo será desviado por la precipitación, de modo que no puede funcionar normalmente, y se produce el fenómeno del cortocircuito del electrodo. ; Si el medio precipitado es una capa no conductora, hará que el caudalímetro de electrodo abierto no funcione correctamente. Si la capa de óxido de óxido está unida a la pared de la tubería de revestimiento, o el componente principal es sedimento metálico, su conductividad es mayor que la conductividad del líquido, y el valor de flujo real será mayor que el valor de flujo medido por el medidor de flujo; si el sedimento es una capa de escamas como el carbonato de calcio, la conductividad del líquido a medir es mayor que la del sedimento, y el caudal medido será menor que el caudal real.
Para evitar que el sedimento en el fluido afecte el funcionamiento del caudalímetro, el electrodo del caudalímetro se selecciona para que tenga una forma puntiaguda o hemisférica que no sea fácil de adherir, y que pueda ser reemplazada o limpiada. Los electrodos opcionales se pueden usar para raspar manualmente la suciedad fuera del sensor de forma regular. Alternativamente, el circuito de medición se puede desconectar temporalmente y se puede pasar una corriente de alto voltaje de bajo voltaje de corto tiempo entre los electrodos para incinerar y eliminar los depósitos de grasa. El método de aumentar el caudal de líquido también se puede utilizar para limpiar la capa de adhesión de la pared de la tubería.
6. Flujo asimétrico del medio a medir
En condiciones normales de producción, la velocidad de flujo del fluido en la tubería se distribuye axisimétricamente y el campo magnético es uniforme. Sin embargo, la distribución de la velocidad de flujo no axisimétrica del fluido en la tubería real a menudo ocurre. En este momento, la dirección del flujo de fluido se puede dividir en un flujo recto a lo largo del eje de la tubería, y el flujo de volumen del líquido a medir es la integral de la sección transversal de la tubería; el otro es el flujo de vórtice. . Dado que la aparición del flujo del vórtice afecta la salida del sensor, el caudalímetro electromagnético JY-LDE producirá errores. Para eliminar la influencia del flujo de vórtice en el sensor del caudalímetro; la parte superior del caudalímetro debe tener una sección de tubería recta lo suficientemente larga como para que el caudal del fluido pueda distribuirse en círculos concéntricos; el diámetro interior de la tubería cerca del caudalímetro debe ser el mismo que el diámetro interior del caudalímetro, de modo que la distribución de la velocidad del flujo sea uniforme; de lo contrario, se puede instalar un regulador de flujo para compensar parcialmente la escasez de la sección de tubería recta aguas arriba.
7. Interferencia electromagnética externa
En el sitio de producción, hay fuentes de interferencia como la corriente parásita de la tubería, la electricidad estática, las ondas electromagnéticas y los campos magnéticos. La señal de flujo de lacaudalímetro electromagnéticoes muy pequeño y es muy fácil ser interferido por interferencias electromagnéticas externas, lo que afecta el funcionamiento normal del caudalímetro electromagnético. La llamada interferencia de campo eléctrico se refiere a la fluctuación anormal de la señal de salida después de que el equilibrio potencial en el tubo de medición del caudalímetro es destruido por el ruido.
Para reducir la interferencia del campo magnético externo al medidor de flujo, necesitamos instalar el sensor del medidor de flujo electromagnético lejos de la fuente de campo magnético fuerte. Además, se toman medidas de blindaje mejoradas para evitar interferencias de campos eléctricos fuertes. La conexión entre el sensor de flujo electromagnético y la tubería también se puede aislar.
8. La deformación del revestimiento del medidor de flujo causa fluctuaciones de medición
El revestimiento del caudalímetro electromagnético JY-LDE generalmente está hecho de fluoroplástico, por lo que el revestimiento del medidor de flujo es muy propenso a la deformación y la falla de medición. Hay dos razones principales para la deformación del revestimiento: una es que el revestimiento fluoroplástico penetra en el vapor para causar difusión térmica. Por lo general, el material de revestimiento, el grosor, la diferencia de temperatura entre el interior y el exterior, el tipo de fluido y vapor, la presión de la tubería y muchos otros factores determinan el grado de penetración; En segundo lugar, depende de la estructura del proceso del material de revestimiento fluoroplástico. Generalmente, el politetrafluoroetileno se utiliza como material de revestimiento fluoroplástico. El material de politetrafluoroetileno no tiene fuerza adhesiva y solo se combina con la pared de la tubería presionando, por lo que la tubería de presión negativa no utiliza este material.
Para evitar la deformación del revestimiento, generalmente tomamos las siguientes medidas: aumentar el grosor del aislamiento entre la brida y la caja de la bobina, reducir la diferencia de temperatura del fluido y reducir la difusión térmica, de modo que la diferencia de temperatura entre el interior y el exterior del revestimiento se pueda mejorar en la mayor medida, que puede reducir la permeabilidad y ralentizar Medir la condensación de vapor en la pared de la tubería; además, aumente el grosor del revestimiento de teflón o reemplácelo con otra forma de revestimiento.
9. Fallo causado por otras razones
a. Rayo. Despuésel caudalímetro electromagnéticoes golpeado por un rayo, es fácil inducir alto voltaje y corriente en la línea, lo que daña el agente de flujo.
b. Cambios en las condiciones ambientales. Una vez que las condiciones del entorno de trabajo del caudalímetro cambien y aparezcan nuevas fuentes de interferencia durante la operación, se alterará el funcionamiento normal del medidor y fluctuará la señal de salida del medidor.
El sensor de flujo electromagnético case está aislado de las tuberías de conexión para eliminar la influencia de grandes corrientes parásitas
Una compañía de agua en la provincia de Henan instaló dos medidores de flujo electromagnéticos DN900 JYLDEDN900, uno funciona normalmente y el otro fluctúa hasta un 50% FS dentro de un ciclo de 1-2h. El usuario cree que las condiciones de funcionamiento de los dos instrumentos son similares, y la falla es causada por el instrumento. Al investigar el entorno circundante del sitio, las aguas arriba y aguas abajo inmediatamente después del sensor de flujo son dos tubos de acero cortos sin forrar de 0,5 m de largo con buena conexión a tierra, que luego se conectan a los tubos de acero revestidos de cemento. Las conexiones eléctricas, como la puesta a tierra, cumplen con los requisitos y, al mismo tiempo, se excluye la posibilidad de pulsación de la red de tuberías.
El convertidor está a unos 10 m de distancia del sensor. Hay un transformador trifásico con cientos de kVA instalados cerca, a unos 2 m y 8 m del convertidor y el sensor, respectivamente.
Hay dos posibles razones para analizar el fallo:
1. Interferencia de campo magnético generada por transformadores de alta potencia;
2. Interferencia de corriente parásita en la tubería. Para probar si es la influencia de la interferencia del campo magnético del transformador, porque el apagado del transformador implica un amplio rango, se organiza como el segundo paso de inspección. Primero, verifique si se trata de la interferencia de la corriente parásita de la tubería. Mida el potencial entre los dos polos con un osciloscopio sin agregar corriente de excitación, y su valor debe ser cero. Sin embargo, el potencial de CA de distorsión de la forma de onda con un pico de Vpp tan alto como 1V se midió realmente. Juicio preliminar, incluso si está bien fundamentado, el instrumento seguirá viéndose afectado por la interferencia de la corriente parásita de la tubería.
ElSensor de caudalímetro electromagnético JY-LDEy dos tubos cortos de acero están aislados eléctricamente de la red de tuberías, de modo que el sensor de flujo y el líquido están en el mismo potencial. Cuando el instrumento se pone en funcionamiento, la pantalla de salida es estable y normal, y también se excluye la influencia de la interferencia del campo magnético del transformador de potencia en la medición de flujo. Al mismo tiempo, la corriente de interferencia medida es de 60 mA AC, y la dirección de la corriente proviene de la parte superior del sensor de flujo.
Esta medida también es aplicable a tuberías con corriente de protección catódica, como método para tratar de eliminar la influencia de la interferencia de la corriente de tubería.
