Introducir:
El host se puede instalar en la pared, caja de instrumentos, caja de distribución y el nivel de protección puede alcanzar IP67.
Según diferentes calibres, se pueden seleccionar diferentes tipos de modelos de transmisor, utilizando calibres desde DN15 a DN6000
Características
* Medidor de flujo de agua ultrasónico, se logran mediciones intrusivas y no intrusivas.
* Fácil proceso de instalación, no se necesita mantenimiento.
* Salida múltiple de 4-20 mA, pulso OCT y salida de relé.
* Consiga la medición de calor conectando transductores de calor PT100 de 3 cables.
* Sin tarjeta SD (estándar), con tarjeta SD (opcional)
Entorno de trabajo de los parámetros
Anfitrión | Transmisor | |
Nivel de protección | IP67 | IP68 |
humedad | ≤85% de humedad relativa | |
Temperatura | -20 a 60 ℃ | -30 a 160 ℃ |
Parametros basicos
| Precisión | 1% |
Rango de caudal | 0- ± 10 m / s, medición hacia adelante y hacia atrás |
Tamaño de la tubería | DN15 a DN6000 |
Tipo de liquido | Agua, agua de mar, aguas residuales, cerveza, aceite Líquido único homogéneo que puede conducir ondas ultrasónicas |
Material de la tubería | Acero, acero inoxidable, hierro fundido, PVC, aluminio, FRP y otras tuberías densas |
Salida de señal | Salida de corriente de 1 canal 4-20Ma, impedancia 0-1K, precisión 0.1% |
Entrada de señal | Entrada de corriente de 3 canales 4-20Ma, se puede utilizar como recolector de datos |
Interface de comunicación | Interfaz serial RS485 aislada, compatible con el protocolo Modbus |
almacenamiento de datos | La tarjeta SD almacena regularmente los parámetros establecidos y los resultados de la medición (opcional) |
Fuente de alimentación | DC8-36V o AC85-264V |

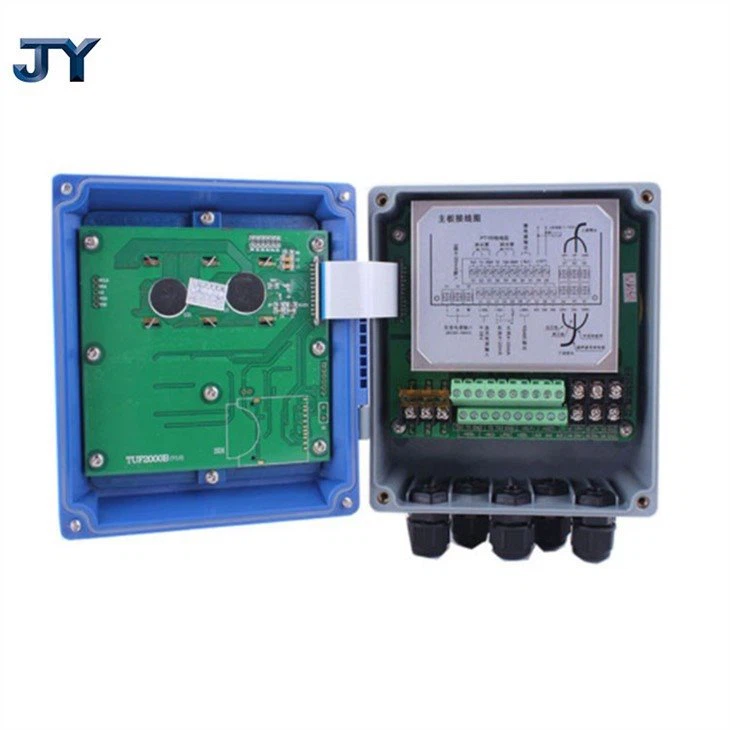

Detalles del medidor de flujo de agua ultrasónico
1.SMT automático: circuito de chip de alta calidad, alto rendimiento, tasa de mantenimiento muy baja.
2.Interfaz de aire de electricidad ABS: sin grietas por envejecimiento, alto rendimiento a prueba de agua / polvo.
3.LCD posterior, lectura conveniente del medidor, incluido el flujo instantáneo y el valor de flujo acumulativo, etc.
4.Carcasa de grado a prueba de agua: carcasa IP67, anticorrosión y a prueba de humedad, instalación al aire libre, estabilidad a largo plazo.
Ubicación de la instalación
1.La instalación del sensor de flujo ultrasónico debe evitar lo anterior y lo inferior, para evitar sedimentos o burbujas;
2. El requisito de instalación del sensor de flujo es tener suficiente tubería recta, al menos, para garantizar una tubería de 10DN de aguas arriba y una tubería de 5DN de aguas abajo;
3. Para asegurar que la tubería esté llena por el medio y la temperatura de la tubería;
4. Para elegir la tubería transparente para instalar el sensor de flujo ultrasónico.
