1. Características y aplicaciones:

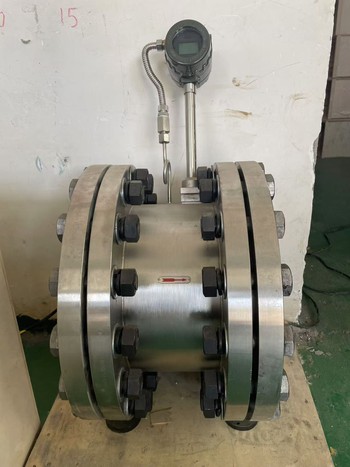

Al medir vapor saturado o sobrecalentado, primero usamos un medidor de flujo de vórtice de vapor con compensación de temperatura y presión, que puede medir el flujo, la presión y la temperatura al mismo tiempo. El dispositivo de instrumentos puede soportar una temperatura máxima de 350 grados. Dado que el volumen de vapor cambiará con la temperatura, para medir la precisión, es posible agregar tipos de compensación de temperatura y presión para que la unidad de visualización pueda usar unidades de masa. Cuando la temperatura cambia, la masa es constante. La salida puede ser 4-20 mA Salida de corriente, comunicación Modbus, etc., que puede conectarse efectivamente al sistema de control para el monitoreo remoto. El medidor de flujo de vórtice para la aplicación de vapor tiene una compensación integrada de temperatura y presión y tipos de compensación de temperatura y presión dividida, temperatura y compensación de presión complementaria, sin piezas en el medio del sensor, vida útil larga, fácil mantenimiento y bajo costo de mantenimiento. Ocupa una posición importante en nuestra medición de flujo diario de aire comprimido, gas licuado de petróleo, gas natural, vapor, etc. El instrumento también puede medir líquidos uniformes no corrosivos como agua, aceite, aceite térmico, cerveza y bebidas.
|
|
|
|
|
|
2. Indicadores técnicos:
★ Medios de medición aplicables: gas, líquido, vapor
★ Método de conexión: conexión de brida, conexión de brida, conexión roscada, conexión de abrazadera.
★ Especificación de diámetro: Tipo de tubería (DN15 ~ DN400), Tipo de complemento: (DN200 ~ DN1500)
★ Rango de caudal de medición normal: gas 5 ~ 5 0 m/s; líquido 0.5 ~ 7m/s.
★ Precisión de medición: ± 1. 0%,
★ Temperatura del medio de medición: temperatura normal (-25 grado ~ 250 grados), temperatura alta (-25 grado ~ 350 grados)
★ Señal de salida: salida de pulso, salida de 4 ~ 20 mA, salida RS485, HART.
★ Temperatura ambiente del instrumento: temperatura (-25} grado -+65 grado)
★ Material del sensor: SS304, SS316
★ Fuente de alimentación: 24VDC/12VDC, 24VDC/12VDC y batería de litio de 3.6V de suministro dual, si se usa Pulse Vortex Street + Flow Totalizer, la fuente de alimentación puede ser de 220 VAC o 24 VCC
★ Nivel a prueba de explosión: seguridad intrínseca iaiibt 3- T6, nivel de protección IP65.
3. Casting del cuerpo del medidor:
El material del sensor puede ser SS304 o SS316. Podemos personalizar el medidor de flujo de acuerdo con el sitio de instalación del cliente o los dibujos proporcionados por el cliente, incluida la personalización de la apariencia, la personalización del tamaño del sensor, la personalización de la placa de identificación, etc. También podemos proporcionar una producción OEM.
|
|
|
|
|
|
4. Configuración de parámetros de caudal:
|
Unidad fotovoltaica |
Opción:L/s, L/m, L/h, m3/s, m3/m, m3/h, nm3/h, usg/h, Kg/s, Kg/m ,Kg/h ,t/s, t/m, t/h Predeterminado=m3/h; Definir la unidad del caudal L (litro), h (hora), t (ton), s (segundo), m (minuto) |
USG/S |
USG/M |
|||
|
PV decimal |
Opción: 0 1 2 3, predeterminado=1 Defina la posición del punto decimal del caudal. |
|||||
|
Rango de flujo |
Punto flotante: 999999999. 00-0. 00 m3/h, predeterminado=100. 0 m3/h cuando la tasa de flujo instantánea alcanza este valor establecido, la salida, la salida La corriente es de 20 mA. Cambiar este parámetro afectará la salida de corriente, la alarma de flujo alto y bajo, etc. Nota: Cuando modifique el rango de flujo, preste atención a la unidad de rango de flujo. También puede modificar la unidad de rango de flujo aquí. |
|||||
|
Corte de flujo bajo |
Punto de flotación: 9. 90 - 0. 00 %, predeterminado=El valor establecido es un porcentaje. de rango de flujo |
0.0 % |
||||
|
Tiempo de amortiguación |
Punto flotante: |
30.0 |
-0. 1, predeterminado=0. 1 |
|||
|
Alarma baja |
Punto flotante: 99. 00 - 0. 00 %, predeterminado=0. 0 % Este valor es un porcentaje del rango de flujo. Por ejemplo, si este valor se configura a diez (10), entonces equivalente al diez por ciento (10%) del rango de flujo. Si el valor absoluto del flujo instantáneo <(rango de flujo × 10%), entonces el reansmisco emitirá la señal de alarma baja y se cerrará el contacto de la alarma baja. |
|||||
|
Alarma alta |
Punto flotante: 99. 00 - 1. 00 %, predeterminado=90. 0 % Este valor es un porcentaje del rango de flujo. Por ejemplo, si este valor se configura a diez (10), entonces equivalente al diez por ciento (10%) del rango de flujo. Si el valor absoluto del flujo instantáneo> (rango de flujo × 10%), entonces el reansmisor emitirá la señal de alarma alta y se cerrará el contacto de la alarma alta. |
|||||
5. RFQ:
Q1. ¿Cuál es la diferencia entre un medidor de flujo de vórtice para la aplicación de vapor y un medidor de flujo de orificio?
A1: El medidor de flujo de vórtice tiene una estructura simple, bajo costo total de compra y alta precisión. El medidor de flujo de orificio tiene un cuerpo, un grupo de tres válvulas, un condensador, un transmisor de presión diferencial, etc. Hay muchos componentes, y la instalación y el mantenimiento del medidor de flujo de vórtice sin temperatura y compensación de presión son simples, y el costo de mantenimiento es bajo.
Q2. ¿Eres un fabricante?
A2: Sí, nuestra fábrica comenzó en 2002 y tiene más de 20 años de experiencia en I + D y producción.
Q3. ¿Cómo es su tiempo de entrega?
A3: Tenemos un inventario fuerte de materias primas, tipo estándar: dentro de 100 piezas, se espera que el tiempo de producción sea 6-7 días de trabajo después de confirmar el pedido. Tipo no estándar: de acuerdo con las especificaciones y la cantidad de pedidos, nuestro representante de ventas confirma el tiempo de producción del pedido.
Q4. ¿Cuál es su cantidad mínima de pedido?
A4: Nuestra cantidad mínima de pedido es 1 por ciento.
Q5. ¿Cómo se asegura una buena calidad del producto?
A5: Tenemos un sistema de control de calidad completo; Todos nuestros productos son totalmente inspeccionados por los departamentos de IQC, OQC antes de enviar a los clientes.
Q6. ¿Cuánto tiempo es válida su cita?
A6: Nuestra cita normal es válida por 1 mes.
Q7. ¿Puedes aceptar marcas OEM?
A7: Sí, podemos aceptar marcas OEM sin cargos adicionales.
Q8. ¿Cuánto dura el período de garantía de su producto?
A8: nuestro período de garantía de producto es de 24 meses,
Q9. ¿Puedes producir de acuerdo con las muestras?
A9: Sí, podemos producir de acuerdo con sus muestras o dibujos técnicos
