1. Descripción general:

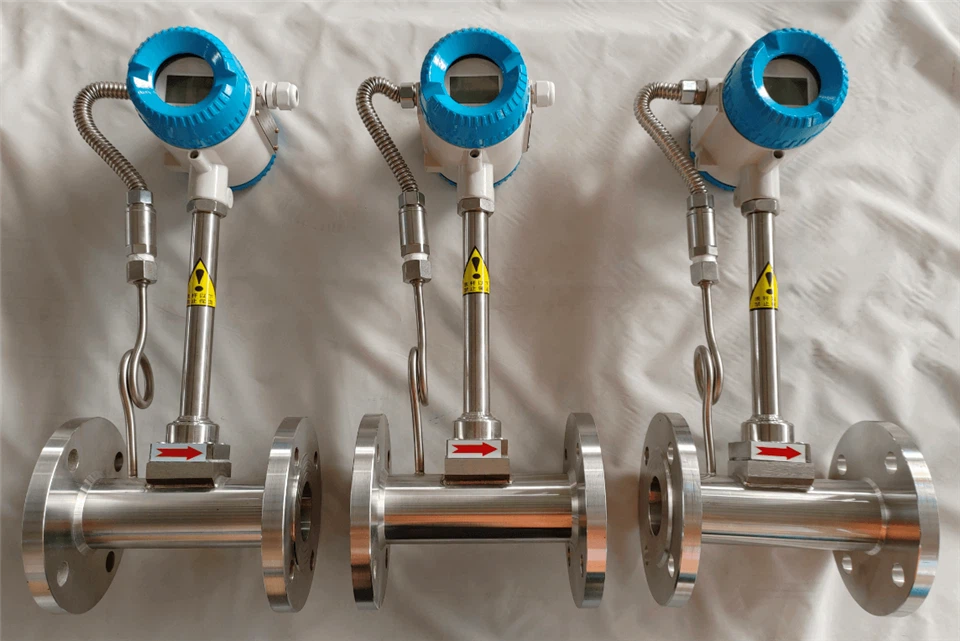

El dispositivo más utilizado para medir el flujo de vapor es un medidor de flujo de vórtice con compensación de temperatura y presión. Su resistencia máxima a la temperatura puede alcanzar los 350 grados. Este instrumento puede mostrar unidades de masa y unidades de volumen. La unidad más comúnmente utilizada para medir el flujo de vapor son las unidades de masa, como KG/H, toneladas/H, etc. Tiene salida de pulso, salida de 4-20 mA, comunicación Modbus y se puede conectar perfectamente al sistema de control para realizar detección y control remotos.
2. Especificaciones y descripción:
※La medición del flujo de vapor tipo tubería-está disponible en diámetros que van desde DN15 (1/2") hasta DN450 (18").
※La medida del tipo de inserción-es adecuada para diámetros de tubería que van desde SN200 (8") hasta DN2000 (80").
⑴.Diámetro de la tubería: DN15-DN2000
⑵.Tipo: tipo dividido, tipo integrado, tipo enchufable (adecuado para diámetros de tubería superiores a DN200)
⑶. Precisión: ±1,0%
⑷. Temperatura media: -30 grados ~ 350 grados
⑸. Material del cuerpo de la válvula: SS304, SS316L
⑹. Fuente de Alimentación: 24VDC + fuente de alimentación dual de batería, 24VDC, fuente de alimentación de batería, 220VAC (acumulador de flujo externo)
⑺. Método de salida: Salida de pulso, salida de 4~20 mA, Modbus, Hart (opcional)
⑻. Método de conexión: Abrazadera, rosca, abrazadera de brida, conexión de brida (opciones estándar: DIN, ANSI, JIS)
⑼. Clasificación a prueba de explosiones-: Ex(ia)ⅡC T6
3. Estructura, función y dimensiones del caudalímetro Vortex:
La estructura básica:
Componentes funcionales:
(1) Cuerpo principal: consta de un tubo de medición y un prisma triangular (generador de vórtices). Cuando el fluido que se mide fluye a través del prisma triangular dentro del tubo de medición, se generan vórtices.
(2) Sensor (también conocido como varilla o sonda de detección): Detecta la frecuencia del vórtice generado cuando el fluido fluye a través del prisma triangular dentro de la tubería.
(3) Varilla de soporte: Conecta el cuerpo principal y el convertidor y protege el sensor.
El caudalímetro de vórtice de alta-temperatura también tiene una función de disipación de calor.
(4) Convertidor: convierte la variable de carga generada por el sensor en una señal de salida de flujo, que incluye salida de 4-20 mA, señal analógica de pulso, señal digital y comunicación RS-485.
4. Embalaje de envío para medidores de medición de flujo de vapor:
|
|
|
5. Los bienes fabricados para socios internacionales han sido inspeccionados, preparados para su embalaje y enviados.
6. Solicitud de cotización:
P1. ¿Es usted un fabricante o una empresa comercial?
A1: Somos un fabricante. Nuestra fábrica está ubicada en Kaifeng, China, y ha estado operando desde 2002. Producimos y vendemos principalmente varios medidores de flujo industriales y otros productos. ¡Bienvenido a visitarnos!
P2. ¿Qué métodos de pago ofrecen?
A2: Ofrecemos pagos TT, tarjeta de crédito y LC. También admitimos USD, EUR, NGN, vietnamita, indonesia, egipcia y otras 20 monedas.
P3. ¿Cuáles son sus condiciones de embalaje?
R3: Generalmente, elegimos el embalaje más adecuado y seguro en función del peso del producto y del método de envío. Para tuberías más pequeñas, especialmente para entrega urgente, utilizamos cajas de cartón revestidas de espuma-. Para diámetros de tubería más grandes, especialmente para el transporte marítimo, utilizamos cajas de madera.
P4. ¿Cuál es su tiempo de entrega?
A4: Contamos con un gran inventario de materias primas y equipos de configuración estándar. Por ejemplo, para tipos estándar de hasta 50 piezas, el tiempo estimado de producción y verificación después de recibir la confirmación del pedido es de 2 días hábiles. Tipos no-estándar: el tiempo de producción varía según la cantidad y las especificaciones, y normalmente requiere 5 días hábiles. Para detalles más específicos, consulte a nuestro representante de ventas.
P5. ¿Cuál es la cantidad mínima de pedido?
A5: Nuestra cantidad mínima de pedido es 1 pieza.
P6. ¿Cómo se garantiza una buena calidad del producto?
A6: Contamos con un completo sistema de control de calidad; Todos nuestros productos se someten a una inspección exhaustiva por parte de nuestros departamentos de IQC y OQC antes de ser enviados a los clientes.
P7. ¿Cuál es el período de garantía de sus productos?
A7: Nuestro período de garantía es de 24 meses. Si hay algún problema con la calidad del producto, podemos proporcionarle equipos nuevos con las mismas especificaciones.
